 金屬軟管是工程技術中重要的連接構件，因其結構簡單，連接可靠，價格較廉，而廣泛應用于各工業部門中。金屬軟管由波紋柔性管、網套和接頭組合而成，國內主要依據GB／T14525—93波紋金屬軟管通用技術條件，接頭與波紋管、網套的連接主要采用TIG焊接方法…。金屬軟管的應用不斷向高低溫、高壓、高真空、介質腐蝕、高頻振蕩、沖擊等場合擴展。為了保證金屬軟管的焊接質量，減少焊工的影響因素，要求必須實現接頭焊縫自動化焊接。

1的結構特點

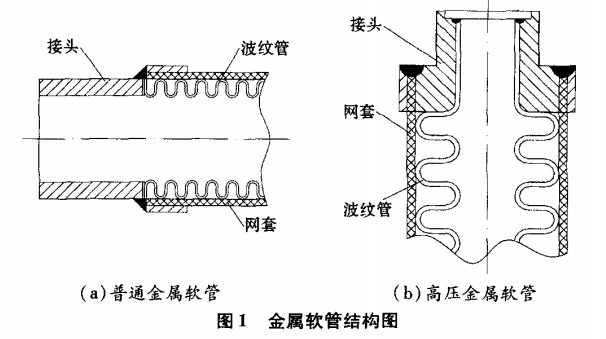

普通金屬軟管的結構見圖1(a)，接頭與波紋管和網套是對接的，焊接時水平裝夾，焊縫為一條沿著水平軸旋轉的環縫，普通的環縫焊機配上焊接芯軸，均可實現自動焊接。高壓膠管的結構見圖1(b)，接頭與波紋管和網套是插接的，波紋管直壁段插在接頭內，網套套在接頭外，用外環套緊。焊接時必須垂直裝夾，才能實現焊接自動化，因為焊槍在焊縫的上方，而該環焊縫水平裝夾時無法焊接，所以只能選擇垂直裝夾，焊縫為一條沿垂直軸旋轉的環縫。而高壓膠管一般長度在500mm以上，普通環縫焊機無法裝夾，所以必須另外設計一套焊接自動化裝置。

 2焊接自動化裝置設計

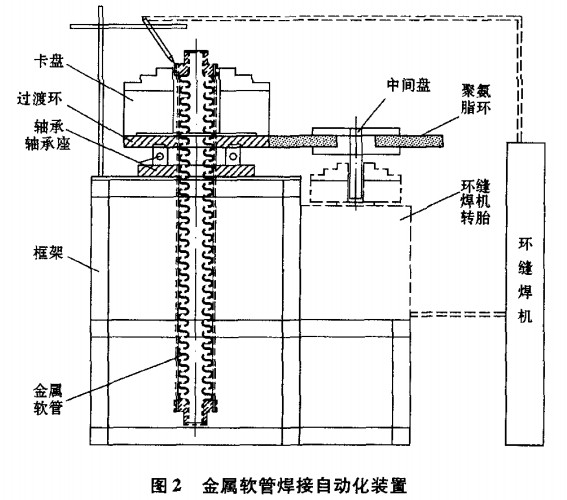

綜合考慮高壓膠管的結構特點和普通環縫焊機的設備條件，設計了一套金屬軟管焊接自動化裝置(見圖2)，實現了高壓膠管的自動化焊接。

2．1設計金屬軟管旋轉裝置

該裝置既能保證金屬軟管焊接時的旋轉精度，又能實現其在長度上的裝夾要求。依據金屬軟管的規格設計支撐框架尺寸，選購標準卡盤和軸承，并按卡盤和軸承的規格設計過渡和軸承座。其中，過渡環的設計需考慮其傳動連接件的作(上端與卡盤連接，下端與軸承相連，外緣與傳動機構配合動)。將支撐框架、軸承座、軸承、過渡環、標準卡盤依次安好，旋轉裝置就完成了。

2．2設計傳動機構

該機構是在普通環縫焊機的基礎上，設計一個中間盤，中心為裝夾芯軸，外緣為聚氨脂環。將中間盤裝夾在環縫焊機轉胎上，通過聚氨脂環與旋轉裝置的線接觸磨擦，實現旋轉裝置與環縫焊機同步旋轉(注意：環縫焊機正轉時，旋轉裝置是反轉)。設計要點：支撐框架上要留出環縫焊機轉胎的安裝位置；中間盤要有芯軸，能夠裝夾在焊機轉胎上；中問盤的外緣為聚氨脂環(聚氨脂板有彈性，摩擦力大，且易于加工)，安裝位置與旋轉裝置過渡環同高，并且線接觸；環縫焊機轉胎的位置可以微調；用于調整中間盤與旋轉裝置問的壓緊力，保證旋轉裝置運行平穩。

2．3按照金屬軟管結構特點設計焊接夾具

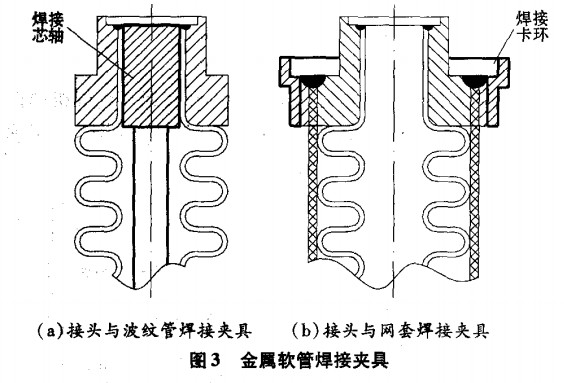

由于波紋管壁極薄，組件焊接時必須設計專用夾具，金屬軟管也不例外。焊接夾具的設計要點是：波紋管在焊接過程中產生的熱量能夠及時傳導出去，保證波紋管不因過熱而燒穿；同時保護波紋管不會被電弧擊傷，并使焊縫有效地處于保護氣氛圍中。接頭與波紋管焊接夾具見圖3(a)，焊接芯軸(黃銅材料)主要起熱傳導和調節保護氣流的作用。接頭與網套焊接夾具見圖3(b)，焊接卡環(黃銅材料)同樣起熱傳導和調節保護氣流的作用。

3焊接工藝流程

3．1波紋管與接頭的焊接

(1)清洗。將接頭與波紋管直壁段用丙酮清洗干凈。

(2)裝夾。按圖組裝接頭與波紋管，裝好焊接夾具，再裝到自動焊接裝置上。

(3)焊接。按工藝要求調節焊接電流、焊接速度、氬氣流量等參數，焊槍調整到位，試運轉并觀察旋轉裝置運行是否平穩。最后，按環縫自動焊機的操作程序開始焊接。

(4)檢驗。金屬軟管兩端接頭焊接完畢后，進行外觀檢查和氣密性檢驗。檢驗合格后焊接網套。

3．2接頭與網套的焊接

(1)清洗。將接頭、網套和外環的待焊部位用丙酮清洗干凈。

(2)裝夾。按圖組裝接頭與網套和外環，裝好焊接夾具，再裝到自動焊接裝置上。

(3)焊接。調節焊接參數，焊槍調整到位，按環縫自動焊機的操作程序開始焊接。

(4)檢驗。金屬軟管兩端網套焊接完畢后，進行氣密性檢驗。

4結論

應用該裝置焊接10X15、16X25、25X38、40X60、55X805種規格高壓膠管。實踐證明：能夠?qū)崿F(xiàn)焊接自動化，焊接質量符合標準要求，焊接效率與環縫焊機相當。該裝置是在普通環縫焊機基礎上增加的設備，標準卡盤由環縫焊機轉胎上裝夾的中間盤摩擦傳動，實現旋轉裝置的自動旋轉，適用于不同規格金屬軟管端面環焊縫的自動化焊接。該裝置也可作為焊接回轉臺單獨使用，通過標準卡盤裝夾待焊工件，實現焊接過程中的旋轉要求。
